U industriji istraživanja nafte i gasa i geološkog bušenja, PDC (Polycrystalline Diamond Compact) jezgra su od najveće važnosti. Kao posvećeni dobavljač PDC bitova, iz prve ruke sam svjedočio značaju ovih alata. Pre nego što uđemo u poređenje efikasnosti rezanja različitih PDC modela jezgrenih bitova, ključno je razumeti osnovne principe PDC jezgrenih bitova.
PDC bitovi za jezgro imaju vrhunsku tvrdoću i otpornost na habanje polikristalnih dijamantskih kompaktnih rezača. Ovi sekači se obično sastoje od sloja sintetičkog dijamanta vezanog za podlogu od volfram karbida. Interakcija između PDC glodala i formacije stijena je ključ za performanse rezanja burgije. Kada se rotiraju pod pritiskom, oštri PDC rezači drobe i sijeku stijenu, omogućavajući ekstrakciju uzorka jezgre.
Faktori koji utiču na efikasnost rezanja
Brojni faktori utiču na efikasnost rezanja PDC jezgra, a njihovo razumevanje je od vitalnog značaja za poređenje različitih modela.
- Rock Formation: Različite vrste stijena, poput pješčenjaka, krečnjaka, škriljaca i granita, predstavljaju jedinstvene izazove. Tvrde stijene poput granita zahtijevaju nastavke za jezgro PDC s višim kvalitetom dijamanata i robusnim dizajnom kako bi izdržali intenzivnu abraziju. Nasuprot tome, mekše stijene poput škriljevca omogućavaju agresivnije parametre rezanja, a bitovi se mogu dizajnirati s oštrijim profilima rezača.
- Cutter Design: Oblik, veličina i raspored PDC glodala na površini burgije značajno utiču na efikasnost rezanja. Na primjer, veći rezači mogu izdržati veća opterećenja i pogodniji su za formacije tvrdih stijena, dok manji i gušće raspoređeni rezači pružaju finije djelovanje rezanja i efikasniji su u mekim do srednje tvrdim stijenama.
- Bit Body Geometry: Cjelokupni oblik tijela svrdla, uključujući vodene puteve i proreze za smeće, utiče na uklanjanje usjeka stijena. Dobar protok tečnosti kroz vodene puteve pomaže u hlađenju rezača i odnošenju reznica, sprečavajući ponovno sečenje i pregrijavanje, što može smanjiti efikasnost rezanja.
- Brzina rotacije i težina na bitu: Optimizacija brzine rotacije i težine primijenjene na bit je ključna. Preniska brzina rotacije može rezultirati nedovoljnim djelovanjem rezanja, dok prevelika brzina može dovesti do prijevremenog trošenja rezača. Slično, neodgovarajuća težina burgije može uzrokovati neravnomjerno sečenje ili čak oštećenje burgije.
Poređenje različitih PDC modela jezgri bitova
Pogledajmo sada poređenje efikasnosti rezanja nekoliko uobičajenih PDC modela jezgri.
- Standardni PDC bitovi za jezgru: Ovo su najčešće korišćeni modeli, pogodni za širok spektar kamenih formacija. Obično imaju izbalansiran dizajn rezača i geometriju trupa. U mekim do srednje tvrdim stijenama, standardni bitovi za jezgro PDC mogu postići relativno velike brzine rezanja. Međutim, u ekstremno tvrdim ili abrazivnim formacijama, njihova efikasnost rezanja može pasti zbog trošenja rezača. Na primjer, kada se buši u umjereno abrazivnoj formaciji pješčenjaka, standardna jezgra PDC može održavati stabilnu brzinu rezanja od oko 3 - 5 metara na sat, ovisno o specifičnim parametrima bita i uvjetima bušenja.
- Unaprijeđeni rezač PDC Core Bits: Ovi bitovi su dizajnirani sa naprednim PDC rezačima koji imaju poboljšanu otpornost na habanje i performanse rezanja. Poboljšani rezači mogu zadržati svoju oštrinu duže vrijeme, posebno u tvrdim stijenama. U formaciji tvrdog granita, poboljšana jezgra rezača PDC može postići brzinu rezanja od 2 - 3 metra na sat, što je znatno bolje od standardnog svrdla u istim uvjetima. To je zato što poboljšani rezači mogu izdržati visoki pritisak i silu abrazije, omogućavajući konzistentnije sečenje.
- Specialized Geometry PDC Core Bits: Ova kategorija uključuje nastavke s jedinstvenom geometrijom tijela bita, kao što su stepenasti ili parabolični oblici. Ove geometrije su dizajnirane da poboljšaju protok tečnosti i efikasnost rezanja. Specijalizovana geometrija PDC jezgrenih svrdla mogu brzo ukloniti rezove u mekim do srednje tvrdim stenama, smanjujući šanse za zbijanje reznica i poboljšavajući ukupnu brzinu bušenja. U formaciji škriljaca, specijalizovana geometrija PDC jezgra može postići brzinu rezanja od 5 - 7 metara na sat zbog svog efikasnog mehanizma za uklanjanje reznica.
Poređenje s drugim tipovima jezgrinih bitova
Takođe je korisno uporediti PDC bitove za jezgro sa drugim tipovima jezgrinih bitova u smislu efikasnosti rezanja.

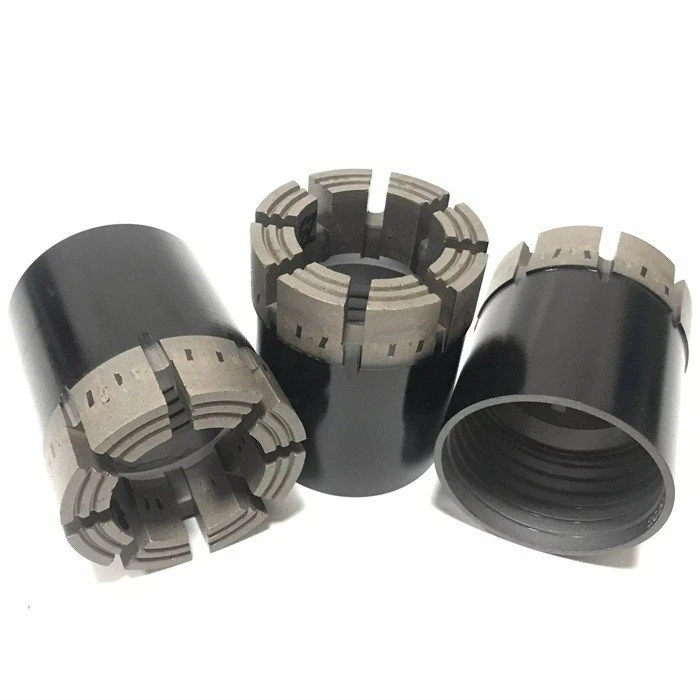

- NQ Diamond Core Bits: NQ dijamantska jezgra svrdla se široko koriste u geološkim istraživanjima. Oni koriste prirodne ili sintetičke dijamante kao elemente za rezanje. U relativno mekim do srednje tvrdim formacijama stena, svrdla sa jezgrom PDC generalno imaju veću efikasnost rezanja od NQ krunica sa dijamantskim jezgrom jer PDC rezači pružaju agresivnije dejstvo rezanja. Međutim, u nekim ekstremno tvrdim i krhkim formacijama stijena, NQ dijamantska jezgra bita mogu imati bolje rezultate jer mogu proizvesti stabilniji i precizniji uzorak jezgre sa manjim rizikom od loma jezgre.
- Impregnirana dijamantska jezgra burgije: Impregnirana dijamantska jezgra burgija imaju dijamante ugrađene u matricu burgije. Ovi bitovi su pogodni za širok raspon tvrdoće stijena. U tvrdim i abrazivnim stijenama, impregnirana dijamantska jezgra burgije mogu održavati relativno stabilnu brzinu rezanja. Ali PDC jezgreni bitovi imaju tendenciju da budu efikasniji u mekšim formacijama stijena jer njihovi sjekači mogu brzo proći kroz stijenu. Na primjer, u krečnjačkoj formaciji, PDC jezgro burgije može seći do dva puta brže od impregniranog dijamantskog jezgrenog svrdla.
- Žičano impregnirano dijamantsko jezgro burgije: Ovi bitovi su dizajnirani za žičane sisteme bušenja, koji omogućavaju brzo izvlačenje jezgre bez izvlačenja cijele bušaće kolone. Dok dijamantska jezgra burgija impregnirana žicom nude prednost brzog izvlačenja jezgre, njihova efikasnost rezanja je često niža od PDC jezgrenih svrdla u formacijama mekih do srednje tvrdih stijena. PDC core bitovi mogu postići veće stope penetracije, što ih čini pogodnijim za projekte gdje je vrijeme od suštinskog značaja.
Real - World Applications and Case Studies
U nedavnom projektu istraživanja nafte u sedimentnom bazenu, testirani su različiti PDC modeli jezgra. Standardna jezgra PDC je u početku korištena u sloju pješčenjaka. Postigao je prosječnu brzinu rezanja od 4 metra na sat. Kako je bušenje napredovalo u tvrđi dio krečnjaka, korišteno je poboljšano jezgro rezača PDC. Brzina rezanja se povećala na oko 3 metra na sat, što je bilo značajno poboljšanje u poređenju sa performansama standardnog burgija u istoj sekciji krečnjaka.
U geološkom istraživanju u planinskom području s više vrsta stijena, uključujući škriljce i granit, specijalizirana geometrija PDC jezgra je pokazala odličnu prilagodljivost. U sloju škriljaca postigli su brzinu rezanja do 6 metara na sat, au sloju granita, nakon uparivanja sa optimiziranim parametrima bušenja, brzina rezanja je i dalje dostigla oko 2 metra na sat.
Zaključak
Efikasnost rezanja jezgrenih svrdla PDC značajno varira u zavisnosti od modela, formacije stijene i parametara bušenja. Kao dobavljač PDC bitova za jezgru, razumijem potrebu da se kupcima pruži najprikladniji bit za njihove specifične projekte. Bilo da se radi o standardnom PDC jezgrom za bušenje opće namjene, poboljšanom glodalu za čvrste stijene ili specijaliziranoj geometriji za efikasno uklanjanje usjeka, imamo sveobuhvatan portfelj proizvoda koji će zadovoljiti vaše potrebe.
Ako ste uključeni u istraživanje nafte i plina, geološka bušenja ili bilo koje druge srodne projekte i tražite visokoučinkovite PDC jezgrene bitove, ne ustručavajte se kontaktirati. Tu smo da razgovaramo o vašim zahtjevima, pružimo tehničku podršku i ponudimo najbolja rješenja. Kontaktirajte nas već danas da započnemo proces nabavke i pregovaranja i dozvolite nam da radimo zajedno na postizanju veće efikasnosti u vašim operacijama bušenja.
Reference
- Smith, JD (2018). Priručnik o tehnologiji bušenja. Elsevier.
- Brown, RA (2020). Napredak u dizajnu jezgra bitova. Journal of Petroleum Engineering.
- Green, LM (2019). Mehanika stijena u operacijama bušenja. Springer.
